PARTE DO FORNO representa os principais componentes estruturais e funcionais de sistemas de aquecimento industrial que atendem às indústrias petroquímica, química de carvão e refino de petróleo. Esses componentes determinam diretamente a eficiência térmica, a estabilidade operacional e a vida útil dos fornos de aquecimento. Tuopu Industry (Jiangsu) Co., Ltd., como fabricante profissional de fornos de aquecimento e tubos de fornos de fundição centrífuga na China, possui status de fornecedor de primeiro nível com SINOPEC, PetroChina, CNOOC e certificação de fornecedor qualificado do Grupo Sinochem. A empresa fornece peças de reposição para fornos de craqueamento de etileno, reformadores de geração de hidrogênio, aquecedores de unidades de estireno, aquecedores CDU e VDU, reformadores quatro em um e conjuntos de tubos de reformadores DRI.
Portfólio de produtos principais
opera uma base de fabricação de aquecedores acionados em larga escala, uma instalação inteligente de produção de tubos de forno e uma doca roll-on/roll-off, permitindo recursos de cadeia completa, desde o projeto e fabricação até a contratação de EPC. A empresa segue rigorosamente os padrões API 560 para aquecedores acionados em serviços gerais de refinaria. Seu portfólio de peças para aquecedores a fogo abrange quatro categorias principais:
| Categoria de produto | Função Central | Escopo de aplicação |
| Módulo de seção de convecção | Pré-aquece o fluido do processo através da transferência de calor por convecção e reduz a temperatura dos gases de combustão | Fornos de craqueamento de etileno, reformadores de hidrogênio, unidades de destilação atmosférica e a vácuo |
| Folha de tubo | Suporta e protege os tubos do forno sob condições de alta temperatura e alta pressão | Placas de tubos de seção de convecção, placas de tubos de seção radiante |
| Coletor | Distribui ou coleta fluido de processo em vários caminhos de fluxo para garantir distribuição uniforme | Tubos coletores do reformador, coletores de distribuição de fornos de craqueamento |
| Série de acessórios para fornos | Componentees estruturais, suportes de revestimento refratário e conjuntos de vedação | Sistemas gerais de suporte de aquecedores industriais |
Fundamentos Técnicos dos Módulos de Seção de Convecção
A seção de convecção serve como zona crítica de troca de calor onde os gases de combustão que saem da seção radiante continuam transferindo energia térmica. De acordo com os requisitos da API 560, os projetos de seções de convecção devem acomodar espaço para duas futuras fileiras de tubos e incorporar provisões para sopro de fuligem, lançagem de vapor ou pistas de lavagem de água. fabrica módulos de seção de convecção utilizando tubos com aletas ou tubos com pinos para estender a área de superfície de transferência de calor e aumentar significativamente a eficiência térmica. API 560 especifica que a espessura da folha do tubo de convecção não deve ser inferior a 1/2 polegada (aproximadamente 12,7 mm), com camadas de isolamento refratária garantindo que as temperaturas do revestimento externo não excedam 180 graus Fahrenheit (aproximadamente 82 graus Celsius).
Em aplicações práticas de engenharia, os bancos de tubos de convecção normalmente empregam arranjos escalonados com espaçamento de tubos baseado em múltiplos de diâmetros nominais padrão. Os módulos de seção de convecção da Tuopu Industry (Jiangsu) Co., Ltd. foram amplamente implantados em projetos de renovação e greenfield para grandes empresas de refino e petroquímica, onde soluções de engenharia comprovadas abordam efetivamente a sulfetação em alta temperatura, corrosão incrustante e outros desafios típicos de serviço.
Seleção de materiais para placas de tubos e manifolds
As chapas tubulares funcionam como suportes estruturais para sistemas de tubos de fornos, operando continuamente em ambientes de alta temperatura, alta pressão e meios corrosivos. As chapas tubulares de aço fundido oferecem resistência superior à fluência em altas temperaturas e resistência estrutural, tornando-as a escolha preferida para aquecedores petroquímicos. A API 560 estabelece requisitos claros de material: quando as temperaturas de projeto do suporte excedem 1.200 graus Fahrenheit (aproximadamente 649 graus Celsius) e o teor de vanádio mais sódio do combustível excede 100 partes por milhão, os suportes devem ser cobertos com 50 milímetros de refratário moldável de alta densidade ou fabricados com materiais de liga especial.

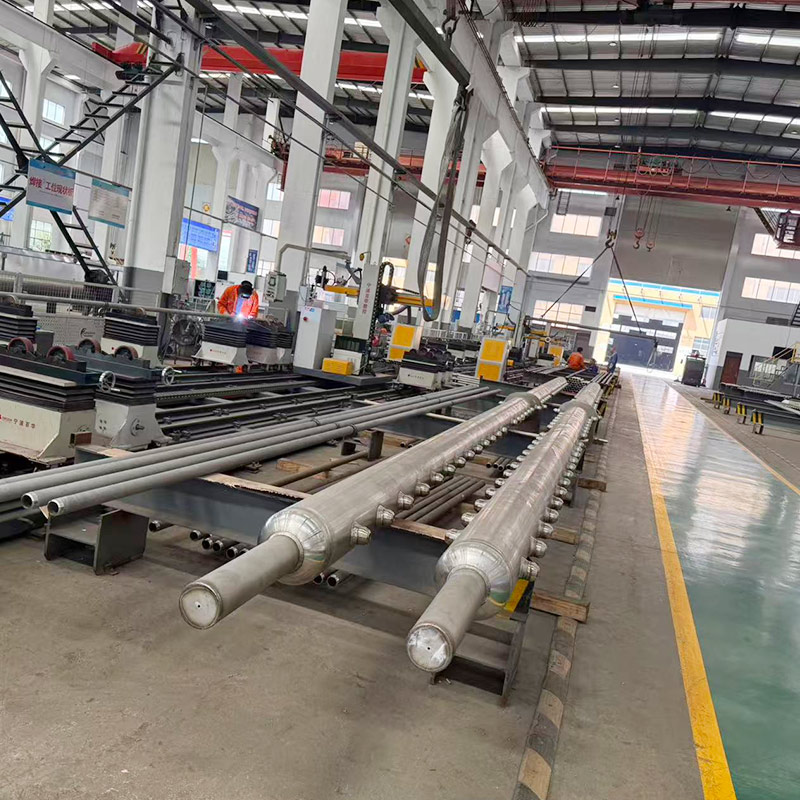

Os componentes do Coletor em Aço Inoxidável realizam funções de distribuição e coleta de fluidos em unidades petroquímicas. De acordo com as disposições suplementares da API 560 Segunda Edição, os coletores localizados dentro das caixas coletoras devem ser selecionados para a mesma pressão de projeto que os tubos de conexão, com temperatura de projeto igual à temperatura máxima de operação do fluido naquele local mais um mínimo de 50 graus Celsius. fabrica coletores de aço inoxidável, incluindo 304, 321, 316 e 316L, com diâmetros externos variando de 18 mm a 610 mm e espessuras de parede de 6 mm a 50 mm, atendendo a diversos requisitos de tubulações de transporte de média e baixa pressão.
Sistema de suporte de acessórios de forno
A série de acessórios para fornos abrange componentes estruturais de aço, âncoras de revestimento refratário, juntas de dilatação, conjuntos de vedação e portas de acesso. Embora esses acessórios não participem diretamente na transferência de calor, eles influenciam significativamente a integridade geral da vedação do forno, a eficiência térmica e a acessibilidade para manutenção. implementa estritamente as especificações técnicas API 560 em relação aos requisitos de material de ancoragem (mínimo de aço inoxidável tipo 304), colocação de juntas de expansão e práticas de construção refratária para garantir a confiabilidade do produto durante todo o ciclo de vida útil do serviço.
A empresa opera uma linha de produção inteligente dentro de sua base de fabricação de aquecedores acionados em larga escala, alcançando controle de qualidade abrangente desde a inspeção de matéria-prima, fundição de precisão e usinagem até testes de produtos acabados. Como fornecedor de primeiro nível da SINOPEC, PetroChina e CNOOC, a Tuopu Industry (Jiangsu) Co., Ltd. exportou produtos para mercados internacionais, acumulando ampla experiência em execução de projetos em aplicações de ponta, incluindo bobinas radiantes de fornos de craqueamento de etileno e conjuntos de tubos reformadores.
Diretrizes de seleção para componentes de aquecedores acionados
Ao selecionar peças de reposição do forno, é essencial uma avaliação abrangente das condições do projeto, características do meio, ciclos operacionais e estratégias de manutenção. A tabela a seguir resume os principais fatores de referência de seleção para os principais componentes:
| Component | Parâmetros de seleção chave | Materiais Comuns |
| Módulo de seção de convecção | Área de transferência de calor, temperatura dos gases de combustão, contagem de fileiras de tubos, tipo de superfície estendida | Aço carbono, tubos com aletas de liga de aço |
| Folha de tubo | Temperatura de projeto, pressão de projeto, padrão de furo do tubo, tolerância à corrosão | Aço fundido, aço inoxidável |
| Coletor | Taxa de fluxo de fluido, classificação de pressão, faixa de temperatura, meio corrosivo | Aço inoxidável 304/316/316L |
| Acessórios para forno | Classificação refratária, carga estrutural, requisitos de vedação, acesso para manutenção | Aço carbono, aço inoxidável, materiais refratários |
Perguntas frequentes
01
Qual é a principal diferença entre módulos de seção de convecção e seções radiantes
Os módulos de seção de convecção dependem da transferência de calor por convecção como mecanismo dominante, com o fluido do processo entrando na seção de convecção para pré-aquecimento antes de fluir para a seção radiante. As seções radiantes utilizam radiação direta da chama para aquecimento. As seções de convecção operam em temperaturas mais baixas dos gases de combustão e normalmente empregam tubos de superfície estendida, como tubos com aletas ou com pinos, para melhorar a transferência de calor, enquanto as seções radiantes devem suportar densidades de fluxo de calor mais altas.
02
Quais vantagens as chapas tubulares de aço fundido oferecem em relação às chapas tubulares soldadas
As chapas tubulares de aço fundido apresentam construção integral sem defeitos de solda, proporcionando resistência superior à fluência em alta temperatura, o que é particularmente crítico para condições de serviço em alta temperatura e alta pressão. As chapas tubulares soldadas são suscetíveis a rachaduras na solda sob ciclos térmicos prolongados, enquanto a continuidade estrutural das chapas tubulares de aço fundido mitiga efetivamente tais riscos.
03
Quais são as aplicações típicas de manifolds de aço inoxidável em unidades petroquímicas
Os coletores de aço inoxidável são amplamente aplicados na distribuição de alimentação para fornos de craqueamento de etileno, coleta de gás de processo para reformadores de hidrogênio e extração lateral para unidades de destilação atmosférica e a vácuo. As classes 304 e 316L, respectivamente, atendem a serviços gerais de corrosão e meios contendo cloreto em ambientes operacionais severos.
04
Quais são os principais requisitos de projeto da API 560 para componentes de aquecedores acionados
A API 560 abrange projeto de processos, projeto de combustão, projeto mecânico, seleção de materiais, inspeção de fabricação e comissionamento de instalação. Os principais requisitos incluem espessura mínima da chapa do tubo, materiais de ancoragem do revestimento refratário, margens de temperatura do projeto do coletor, disposições de expansão da seção de convecção e limites de temperatura do revestimento externo.
05
Qual é o ciclo de substituição típico para componentes de aquecedores acesos
Os ciclos de substituição dependem das condições operacionais, da corrosividade do meio e das práticas de manutenção. Os módulos de seção de convecção normalmente exigem avaliação de inspeção a cada 5 a 8 anos, enquanto placas tubulares e manifolds podem atingir mais de 10 anos sob condições normais de operação. Sulfetação em alta temperatura, carburação e fadiga térmica representam os principais fatores de falha; testes não destrutivos regulares prolongam efetivamente a vida útil.
06
Como determinar quando as placas tubulares precisam ser substituídas
A substituição da placa do tubo deve ser considerada quando as seguintes condições forem observadas: ovalidade do furo do tubo excedendo a tolerância, danos na superfície de vedação causando vazamento, redução da espessura da parede excedendo a tolerância à corrosão ou propagação de trincas atingindo dimensões críticas. recomenda a realização de medições ultrassônicas de espessura e testes de penetrante durante paradas anuais de manutenção.
