Indústria de DRI (Indústria de Ferro Reduzido Direto) representa um segmento crítico da metalurgia do aço, com foco na conversão de minério de ferro em ferro metálico de alta pureza por meio de processos de redução à base de gás ou carvão em temperaturas abaixo do ponto de fusão do ferro. é uma marca profissional de fornos de aquecimento e tubos de fornos de fundição centrífuga na China, servindo como fornecedor de primeiro nível para SINOPEC, PetroChina e CNOOC, e um fornecedor qualificado para o Grupo Sinochem. A empresa opera uma base de fabricação para aquecedores de grande escala, um local de produção inteligente para tubos de forno e uma doca roll-on/roll-off, fornecendo serviços de contratação de EPC para forno DRI e conjunto de tubos reformadores para DRI.
Processos principais e configuração de equipamentos na indústria de DRI
Na indústria de DRI, os processos de fornos de cuba baseados em gás representam aproximadamente 75,8% da capacidade de produção global, sendo MIDREX e Energiron as duas rotas tecnológicas dominantes. O fluxo principal do processo compreende quatro estágios: redução, reforma, recuperação de calor e briquetagem. fornece forno DRI e conjunto de tubos reformadores para DRI, que são equipamentos-chave nesta cadeia de processo, influenciando diretamente na eficiência de geração de redução de gás e na qualidade de conversão do minério de ferro.
A preparação do gás redutor é o elemento central dos processos de DRI. O gás natural (normalmente metano) é misturado com gás de forno reciclado e flui através de tubos reformadores preenchidos com catalisadores à base de níquel, onde sofre reações de reforma em temperaturas elevadas para produzir um gás redutor rico em hidrogênio e monóxido de carbono. fabrica tubos de catalisador Reformer usando tecnologia de fundição centrífuga, capaz de suportar temperaturas operacionais superiores a 900°C e ciclos complexos de estresse térmico, garantindo redução estável da composição do gás.
| Tipo de processo | Redutor | Formulário de Reator | Compartilhamento de capacidade global | Faixa de temperatura típica |
| Forno de eixo à base de gás | Gás Natural / Hidrogênio | Forno de eixo | 75,8% | 900–1050°C |
| Forno Rotativo à Base de Carvão | Carvão Não Coqueificável | Forno Rotativo | 24% | 900–1050°C |
| Leito Fluidizado à Base de Gás | Gás Natural | Reator de leito fluidizado | 0,2% | Aprox. 600°C |
| Forno giratório | Carvão / Coque | Forno de lareira rotativa (RHF) | Participação Menor | 1250–1350°C |
A tabela acima ilustra claramente a distribuição das principais rotas tecnológicas na indústria DRI. Os processos de fornos de cuba baseados em gás dominam devido à sua alta eficiência, baixas emissões e formas de produtos flexíveis (DRI a frio, DRI a quente e ferro briquetado a quente HBI). projeta sua linha de produtos de fornos DRI especificamente para fornos de cuba à base de gás e sistemas de reforma associados, cobrindo toda a cadeia de fornecimento, desde o corpo do forno de redução até os conjuntos de tubos do reformador.
Requisitos técnicos e padrões de fabricação para tubo reformador DRI
O DRI Reformer Tube é o principal componente que suporta pressão dentro do forno de reforma, operando sob condições extremamente severas: temperaturas internas superiores a 900°C, aquecimento radiante direto das chamas de combustão no exterior, alta pressão interna do gás e abrasão mecânica dos leitos catalíticos. emprega tecnologia de fundição centrífuga para fabricar tubos de catalisador Reformer, um processo que garante microestrutura de parede densa, estrutura de grão refinada e resistência à fluência em alta temperatura e resistência à oxidação significativamente aprimoradas.
Em termos de seleção de materiais, os tubos DRI Reformer normalmente utilizam ligas com alto teor de níquel-cromo (como os graus HP e HK), contendo 25% a 35% de cromo e 35% a 45% de níquel, com adições de nióbio, tungstênio, titânio e outros oligoelementos para reforço dos limites dos grãos. opera um local de produção inteligente para tubos de forno equipados com equipamentos avançados de fundição centrífuga e sistemas de testes não destrutivos, garantindo que cada tubo reformador atenda aos rigorosos padrões de qualidade da indústria petroquímica.
Principais indicadores de desempenho de tubos reformadores
- Temperatura operacional: Interna 900–1050°C, temperatura da parede até 1100°C
- Requisitos de pressão: Suportar a pressão interna do gás redutor e o peso do leito do catalisador
- Padrão de material: liga resistente ao calor de alto níquel-cromo, estrutura fundida centrífuga densa
- Vida útil: Ciclo operacional típico de aproximadamente 8–12 anos
- Processo de fabricação: Fundição centrífuga, usinagem de precisão, testes não destrutivos
Os modos de falha dos tubos do reformador incluem principalmente deformação por fluência, trincas por fadiga térmica, fragilização por carburação e lascamento de incrustações de óxido. aborda esses riscos por meio de proporções otimizadas de composição de liga, taxas de resfriamento de fundição controladas e protocolos rigorosos de inspeção de fábrica durante o projeto e fabricação de tubos reformadores. Como fornecedor de primeiro nível para SINOPEC, PetroChina e CNOOC, os produtos da empresa demonstraram operação estável a longo prazo em múltiplas instalações DRI.
Projeto Estrutural e Aplicações de Engenharia do Forno DRI
O forno DRI é o reator principal em processos de redução direta baseados em gás, e seu projeto estrutural impacta diretamente a eficiência de redução, o consumo de energia e a taxa de metalização do produto. Um típico forno de eixo DRI à base de gás consiste em um recipiente cilíndrico revestido com materiais refratários. Pelotas de minério de ferro ou minério granulado são carregados de cima e descem por gravidade, entrando em contato com o gás redutor que flui para cima em contracorrente para completar a reação de redução. fornece serviços de contratação de EPC para fornos DRI, cobrindo o fluxo de trabalho completo, desde o projeto de engenharia e fabricação de equipamentos até a instalação, comissionamento e gerenciamento de projetos.
Na prática de engenharia, o projeto do forno DRI deve considerar de forma abrangente os seguintes fatores: relação altura-diâmetro do corpo do forno, uniformidade na redução da distribuição de gás, controle da velocidade de descida da carga e confiabilidade dos sistemas de vedação dinâmica. aproveita soluções de engenharia maduras e ampla experiência em gerenciamento de projetos de construção para fornecer serviços EPC de fornos de aquecimento para inúmeras instalações petroquímicas, químicas de carvão e refinarias de petróleo nacionais e internacionais. O portfólio de produtos inclui fornos de craqueamento de etileno, reformadores de geração de hidrogênio, fornos de aquecimento de unidades de estireno, fornos de aquecimento CDU e VDU, reformadores quatro em um e muito mais.
| Nome do equipamento | Função | Componentes principais | Campo de Aplicação |
| Forno DRI | Reator de redução direta de minério de ferro | Corpo do eixo, revestimento refratário, sistema de distribuição de gás | Plantas DRI baseadas em gás |

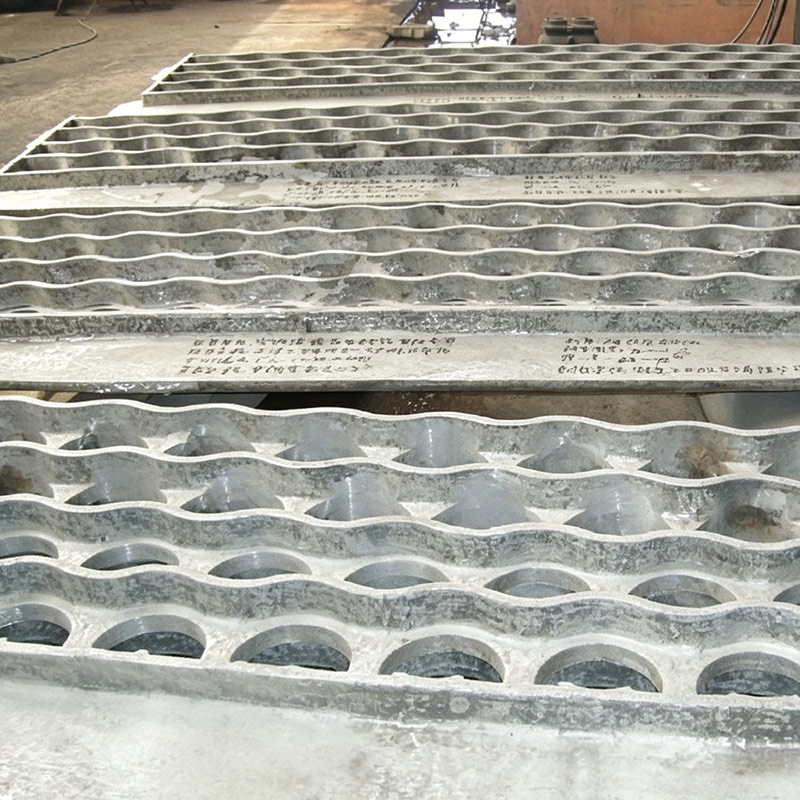

| Conjunto de tubo reformador | Reduzindo o reator de reforma de gás | Tubos reformadores, catalisadores, chapas tubulares, tubos pigtail | Sistemas de reforma DRI |
| Forno de craqueamento de etileno | Craqueamento de hidrocarbonetos em alta temperatura | Quebra de tubos, seção radiante, seção de convecção | Plantas petroquímicas de eteno |
| Reformador de geração de hidrogênio | Reforma a vapor de gás natural para hidrogênio | Tubos reformadores, queimadores, recuperação de calor residual | Refino/produção química de hidrogênio |

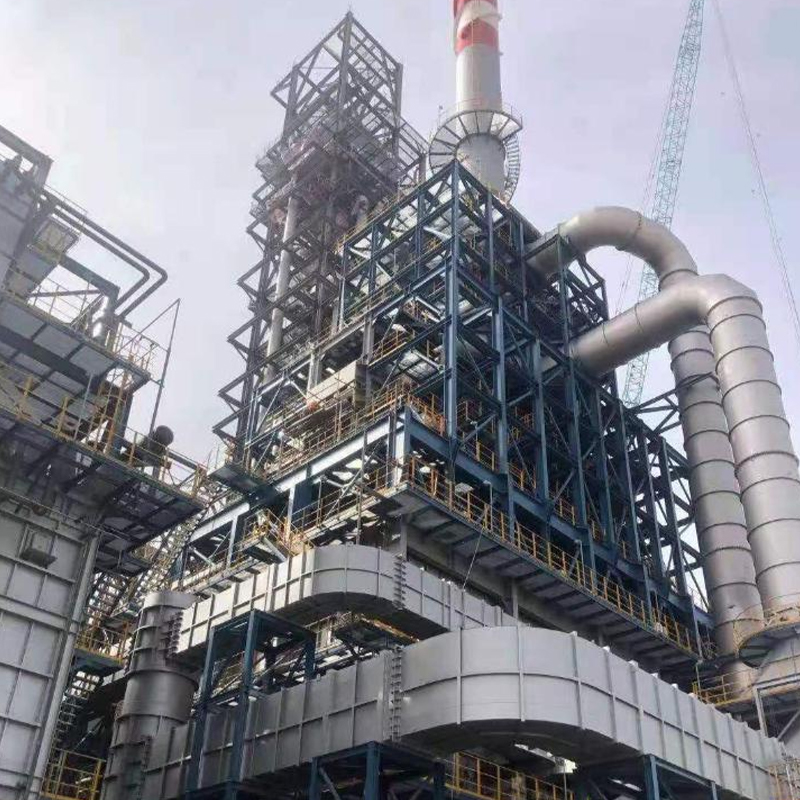

| Reformador Quatro em Um | Aquecimento integrado multiprocesso | Seção radiante, seção de convecção, tubos coletores | Integração química de refino em grande escala |

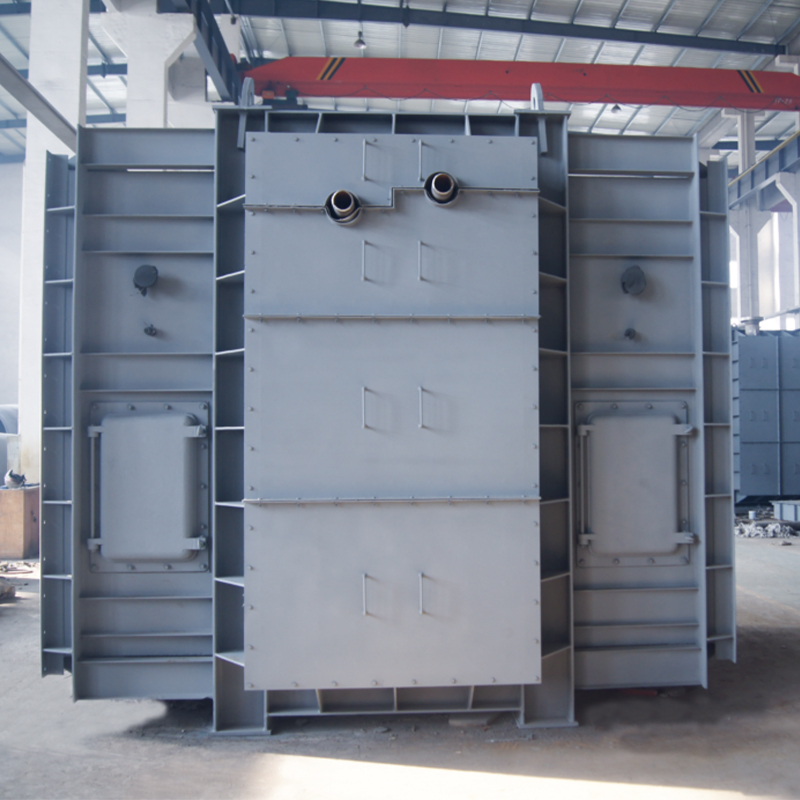

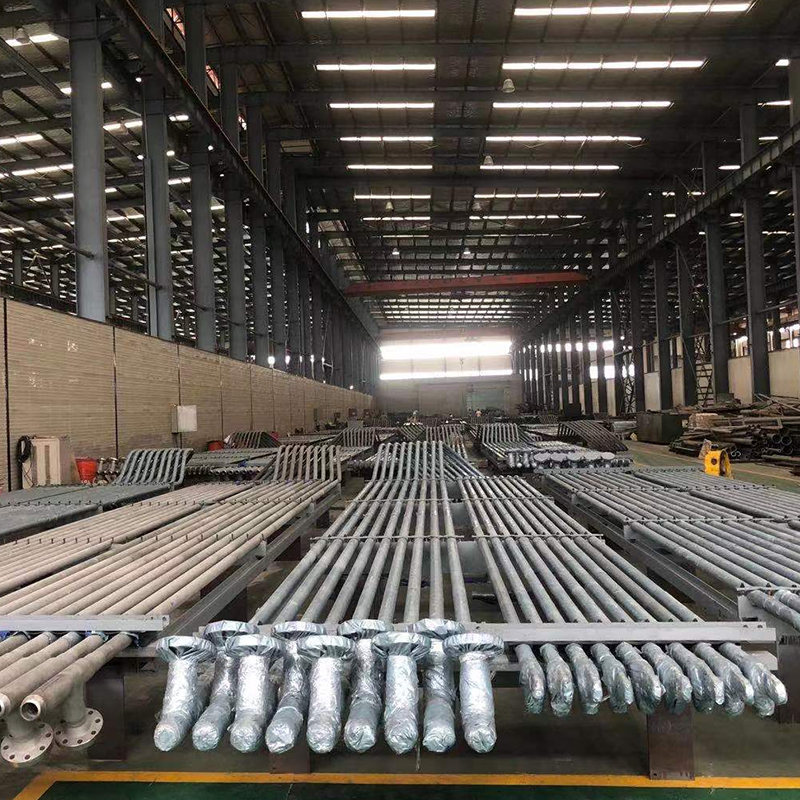

A tabela acima lista as principais linhas de produtos da Tuopu Industry (Jiangsu) Co., Ltd. na indústria DRI e setores relacionados. É importante ressaltar que a empresa disponibiliza apenas modelos de produtos e funções explicitamente listados em seu site, incluindo Conjunto de Tubos Reformer para DRI, Forno DRI, tubos de craqueamento de etileno, serpentinas radiantes, seções de convecção, entre outros. Todas as descrições de produtos são baseadas em capacidades reais de fabricação e experiência em engenharia.
Tendências de desenvolvimento e transformação verde na indústria de DRI
A indústria global de DRI está passando por uma profunda transformação verde. Os processos convencionais de DRI baseados em gás natural já apresentam emissões de CO2 significativamente mais baixas do que as rotas de alto-forno, enquanto a tecnologia DRI que utiliza hidrogénio 100% verde como agente redutor é considerada o caminho chave para a descarbonização da indústria siderúrgica. Os principais fornecedores de tecnologia, como a MIDREX, desenvolveram projetos de plantas capazes de alternar de forma flexível entre redutores (gás natural, hidrogênio, gás de síntese), reservando interfaces técnicas para futuras reduções totalmente baseadas em hidrogênio. monitora de perto essa tendência, e seus projetos de forno DRI e conjunto de tubos reformadores já são capazes de acomodar diversas composições de gases redutores.
Em termos de escala de produção, a flexibilidade de projeto das plantas DRI representa outra vantagem significativa. Ao contrário da rota tradicional alto-forno-BOF, que requer uma produção anual mínima de aproximadamente 2 milhões de toneladas para viabilidade econômica, as plantas DRI podem começar com apenas 0,5 milhão de toneladas por ano, formando mini-mills siderúrgicas com fornos elétricos a arco (EAF). Isto torna-os particularmente adequados para regiões com recursos dispersos ou fornecimento limitado de gás natural/hidrogénio. oferece recursos de contratação EPC cobrindo projetos DRI de diversas escalas, desde o fornecimento de equipamentos principais até a entrega completa de engenharia, com soluções personalizadas disponíveis.
Perguntas frequentes
Quais materiais são normalmente usados para fabricar tubos DRI Reformer
Os tubos DRI Reformer são normalmente fabricados a partir de ligas com alto teor de níquel-cromo resistentes ao calor (como os graus HP e HK) usando tecnologia de fundição centrífuga, para suportar temperaturas operacionais acima de 900°C e ambientes de alta pressão interna de gás.
O que distingue um forno DRI dos aquecedores convencionais
Um forno DRI é um reator de eixo projetado especificamente para redução direta de minério de ferro. Suas características definidoras incluem contato gás-sólido em contracorrente, sistemas de vedação dinâmicos e revestimento refratário, diferindo fundamentalmente dos aquecedores convencionais em princípios de processo e design estrutural.
Qual é a composição típica do gás redutor em processos DRI baseados em gás
Em processos de DRI baseados em gás, o gás redutor normalmente consiste em aproximadamente 55% de hidrogênio e 36% de monóxido de carbono, com uma relação H2/CO de cerca de 1,5, gerado através da reforma catalítica de gás natural em Reformer Tubes.
Quais são as principais formas de produtos de DRI
Os produtos DRI estão disponíveis em três formas principais: DRI frio (CDRI), DRI quente (HDRI) e ferro briquetado quente (HBI). O HBI é produzido pela compressão de DRI quente em briquetes de alta densidade para armazenamento e transporte seguros.
Qual é a vida útil típica de um Reformer Tube
Sob condições normais de operação, os tubos Reformer normalmente têm uma vida útil de aproximadamente 8 a 12 anos, dependendo da temperatura operacional, das flutuações de pressão, da frequência de substituição do catalisador e do tipo de material do tubo.
Quais serviços relacionados a DRI a Tuopu Industry oferece
fornece fabricação e fornecimento de equipamentos principais, incluindo forno DRI e conjunto de tubos reformadores para DRI, bem como serviços de contratação de EPC para aquecedores acionados, abrangendo projeto de engenharia, fabricação de equipamentos, instalação, comissionamento e gerenciamento de projetos.
Quais vantagens ambientais o processo DRI oferece em comparação com a siderurgia em alto-forno
Os processos DRI consomem aproximadamente metade da energia das rotas dos altos-fornos e geram emissões de CO2 significativamente mais baixas. Ao utilizar 100% de hidrogénio como agente redutor, podem ser alcançadas emissões de carbono próximas de zero, representando um caminho tecnológico essencial para a transformação verde na indústria siderúrgica.
Quais vantagens a fundição centrífuga oferece para a fabricação de Reformer Tube
A fundição centrífuga produz tubos reformadores com microestrutura de parede densa, tamanho de grão refinado e ausência de defeitos de contração, aumentando significativamente a resistência à fluência em alta temperatura, resistência à oxidação e capacidade de suporte de pressão em comparação com processos de fundição estática.
