O que é a indústria de DRI? Guia de processo, forno e reformador

A indústria DRI refere-se ao segmento da siderurgia dedicado à produção de Ferro Reduzido Direto, convertendo minério de ferro em ferro metálico de alta pureza por meio de redução à base de gás ou carvão em temperaturas abaixo do ponto de fusão do ferro. Este processo evita totalmente a rota do alto-forno, baseando-se, em vez disso, na redução do gás gerado dentro dos sistemas reformadores para retirar o oxigênio das pelotas ou granulados de minério de ferro. Equipamentos como o tubo reformador DRI, o corpo do forno de cuba e a rede de aquecimento associada formam a espinha dorsal de cada linha de produção DRI, e a confiabilidade desses componentes determina tanto a qualidade de produção quanto o custo operacional.

Principais rotas tecnológicas e configuração de processos na indústria de DRI

Os processos de fornos de cuba baseados em gás representam cerca de 75,8% da capacidade global de produção de DRI, com a MIDREX e a Energiron representando os dois licenciantes de tecnologia dominantes. A cadeia completa do processo passa por quatro estágios conectados: redução dentro do forno de cuba, reforma do gás dentro dos tubos de reação cheios de catalisador, recuperação de calor residual através da seção de convecção e briquetagem ou resfriamento final. Como a redução da qualidade do gás impulsiona toda a cadeia, a rede de tubos do reformador está no centro do desempenho do processo.

Tipo de processo	Redutor	Formulário de Reator	Compartilhamento de capacidade global	Temperatura Típica
Forno de eixo à base de gás	Gás Natural / Hidrogênio	Forno de eixo	75,8%	900–1050°C
Forno Rotativo à Base de Carvão	Carvão Não Coqueificável	Forno Rotativo	24%	900–1050°C
Leito Fluidizado à Base de Gás	Gás Natural	Reator de leito fluidizado	0,2%	Aprox. 600°C
Forno giratório	Carvão / Coque	Forno giratório	Participação Menor	1250–1350°C

Os processos de fornos de cuba baseados em gás dominam a indústria de DRI porque combinam alta eficiência térmica com formas de saída flexíveis, incluindo DRI a frio, DRI a quente e ferro briquetado a quente. A redução da preparação de gás é o núcleo operacional desta rota: o gás natural se mistura com o gás reciclado do forno e flui através de tubos reformadores preenchidos com catalisador à base de níquel, produzindo uma corrente de reação rica em hidrogênio que realiza a redução real dentro do forno de cuba.

Padrões de fabricação para componentes de tubo reformador DRI e tubo catalisador

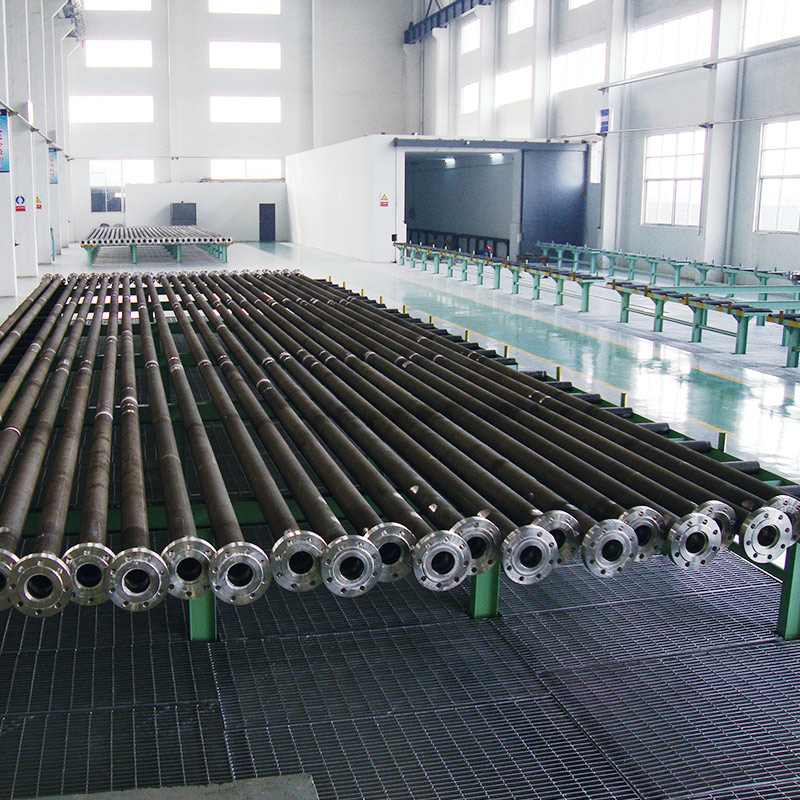

O tubo reformador DRI é o núcleo que suporta pressão do forno de reforma, exposto a temperaturas internas de gás acima de 900°C, calor radiante direto de queimadores externos, pressão interna sustentada e desgaste mecânico do leito do catalisador. Um processo de tubo de forno de fundição centrífuga é uma prática padrão para este componente porque produz uma microestrutura de parede densa e uma estrutura de grão refinada, o que se traduz diretamente em maior resistência à fluência e resistência à oxidação em comparação com a fundição estática.

A seleção de materiais normalmente se concentra em ligas resistentes ao calor com alto teor de níquel-cromo, como as classes HP e HK, contendo 25 a 35 por cento de cromo e 35 a 45 por cento de níquel, com adição de nióbio, tungstênio e titânio para reforço dos limites dos grãos. A mesma tecnologia de tubo catalisador também suporta o tubo reformador de geração de hidrogênio usado em unidades de produção de hidrogênio, uma vez que ambas as aplicações compartilham demandas térmicas e de pressão quase idênticas.

Temperatura de operação: interna de 900 a 1050°C, com temperatura de parede atingindo até 1100°C
Requisitos de pressão: deve suportar a pressão interna do gás redutor combinado com o peso do leito catalítico
Padrão de material: liga resistente ao calor de alto níquel-cromo com estrutura fundida centrífuga densa
Vida útil: ciclo operacional típico de aproximadamente 8 a 12 anos
Processo de fabricação: fundição centrífuga, usinagem de precisão e testes não destrutivos

Os modos de falha no serviço do tubo de reação incluem principalmente deformação por fluência, trincas por fadiga térmica, fragilização por carburação e lascamento de incrustações de óxido. Esses riscos são abordados por meio de taxas controladas de resfriamento de fundição, proporções de liga otimizadas e inspeção rigorosa de cada placa de tubo, manifold e conexão de coletor antes do conjunto sair da fábrica.

Série de produtos em destaque para sistemas DRI e aquecedores acionados

As linhas de equipamentos a seguir abrangem a rede de tubos do reformador, o corpo do forno de cuba e os sistemas de craqueamento e aquecimento relacionados usados em plantas de DRI, unidades de etileno e operações de refino.

Tubo de rachadura (bobina radiante)

Indústria de Etileno

Forno de craqueamento de etileno

Indústria Química

Projeto estrutural de forno DRI e sistemas de aquecimento relacionados

Um forno de eixo DRI à base de gás é construído como um recipiente cilíndrico revestido de refratário. Pelotas de minério de ferro ou minério granulado carregam do topo e descem por gravidade, encontrando o gás redutor que flui para cima em um padrão contracorrente que completa a reação de redução. A engenharia para sistemas de aquecimento acionados que suportam este forno deve levar em conta a relação altura-diâmetro do eixo, distribuição uniforme de gás em toda a seção transversal, velocidade controlada de descida da carga e um sistema de vedação dinâmico confiável nos pontos de carga e descarga.

Nome do equipamento	Função	Componentes principais	Campo de Aplicação
Forno DRI	Reator de redução direta de minério de ferro	Corpo do eixo, revestimento refratário, sistema de distribuição de gás	Plantas DRI baseadas em gás
Tubo reformador Assembly	Reduzindo o reator de reforma de gás	Tubos reformadores, catalisadores, placas de tubos, tubos pigtail	Sistemas de reforma DRI
Forno de craqueamento de etileno	Craqueamento de hidrocarbonetos em alta temperatura	Tubo de rachadura, seção radiante, seção de convecção	Plantas petroquímicas de eteno
Reformador de geração de hidrogênio	Reforma a vapor de gás natural para hidrogênio	Tubos reformadores, queimadores, recuperação de calor residual	Refino e produção química de hidrogênio

Muitos desses sistemas compartilham lógica de engenharia com um aquecedor acionado para serviços de refinaria de petróleo e um aquecedor acionado para serviços da indústria petroquímica, uma vez que todos os três dependem de uma seção radiante, uma seção de convecção e EPC preciso para coordenação de nível de forno de craqueamento de etileno entre o projeto do corpo do forno, metalurgia de tubos e layout do queimador. A entrega completa do projeto, desde a concepção do processo até a instalação e comissionamento, mantém essas peças interconectadas do forno operando como um sistema único e confiável.

Transformação Verde e Tendências de Engenharia na Indústria de DRI

A indústria global de DRI está caminhando para uma operação com baixo teor de carbono. A DRI convencional baseada em gás natural já produz emissões de CO2 significativamente mais baixas do que a rota do alto-forno, e a tecnologia DRI construída em torno de hidrogénio 100% verde como agente redutor é vista como um caminho líder para a descarbonização do sector siderúrgico. Os principais licenciadores de processos desenvolveram configurações de plantas capazes de alternar com flexibilidade entre gás natural, hidrogênio e gás de síntese como redutores, mantendo a porta aberta para uma transição completa para a redução à base de hidrogênio sem reconstruir o próprio forno de cuba.

A flexibilidade em escala de planta é uma segunda vantagem da rota DRI. Embora uma combinação de alto-forno e forno de oxigênio básico normalmente precise de uma produção anual próxima de 2 milhões de toneladas para permanecer econômica, uma planta DRI combinada com um forno elétrico a arco pode iniciar operação a partir de apenas 0,5 milhão de toneladas por ano. Isto torna a indústria de DRI particularmente prática para regiões com recursos dispersos de minério de ferro ou fornecimento limitado de gás natural e hidrogénio, apoiando mini-mills siderúrgicas a uma escala de capital muito menor.

Perguntas frequentes

Quais materiais são normalmente usados para fabricar tubos DRI Reformer

Os tubos reformadores DRI são normalmente fabricados a partir de ligas com alto teor de níquel-cromo resistentes ao calor, como as classes HP e HK, usando tecnologia de fundição centrífuga, permitindo-lhes suportar temperaturas operacionais acima de 900°C e pressão interna sustentada de gás.

O que distingue um forno DRI de um aquecedor convencional

Um forno DRI é um reator de eixo construído especificamente para redução direta de minério de ferro, definido por contato gás-sólido em contracorrente, sistema de vedação dinâmico e revestimento refratário. Isto difere fundamentalmente de um aquecedor convencional tanto no princípio do processo quanto no projeto estrutural.

Qual é a composição típica do gás redutor em processos DRI baseados em gás

A redução de gás em processos de DRI baseados em gás normalmente consiste em cerca de 55% de hidrogênio e 36% de monóxido de carbono, com uma proporção de H2 para CO próxima de 1,5, gerada através da reforma catalítica do gás natural dentro dos tubos do reformador.

Quais são as principais formas de produtos de DRI

O DRI é produzido em três formas principais: DRI frio, DRI quente e ferro briquetado quente. O ferro briquetado a quente é feito comprimindo DRI quente em briquetes densos para armazenamento e transporte mais seguros.

Qual é a vida útil típica de um Reformer Tube

Sob condições normais de operação, um tubo reformador normalmente dura aproximadamente 8 a 12 anos, dependendo da temperatura operacional, da flutuação de pressão, da frequência de substituição do catalisador e do tipo específico de liga utilizado.

Quais vantagens ambientais o processo DRI oferece em comparação com a produção de aço em alto-forno

O processo DRI consome cerca de metade da energia da rota do alto-forno e gera emissões de CO2 significativamente mais baixas. Quando combinado com 100% de hidrogênio como agente redutor, emissões de carbono próximas de zero tornam-se alcançáveis, tornando-se um caminho fundamental para a descarbonização da indústria siderúrgica.
